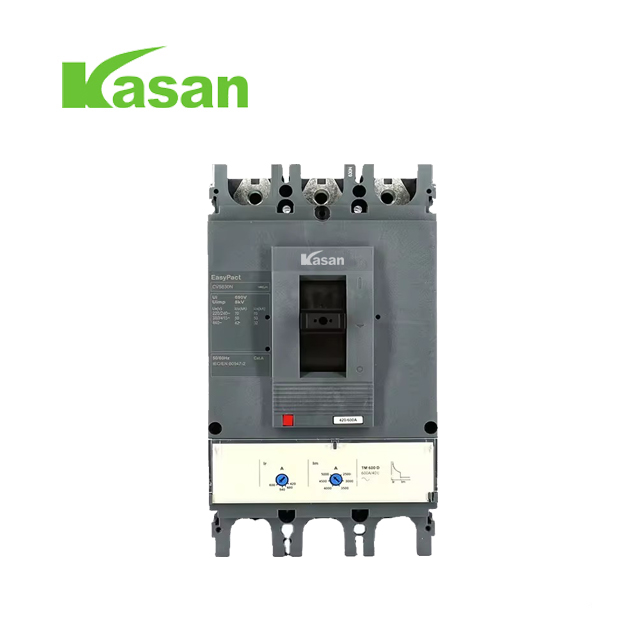

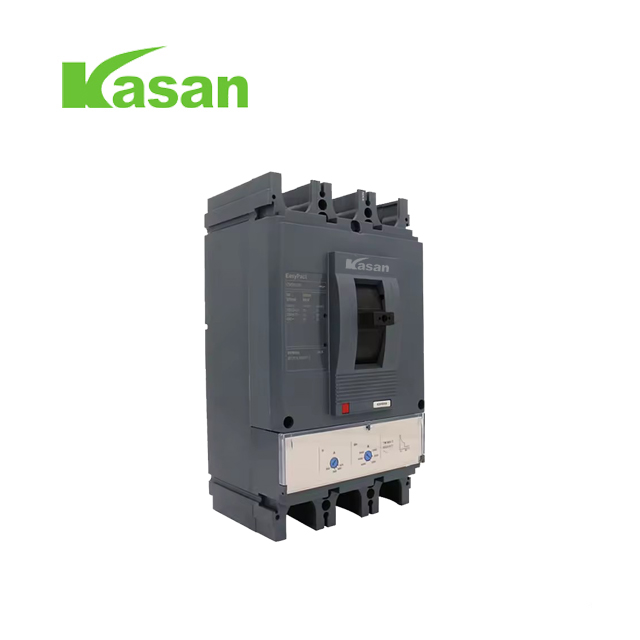

CVS400F 3P 400AMP CIRATIVER KIINNITTÄMINEN

CVS400F 3P 400AMP CIRATIVER KIINNITTÄMINEN

Kuvaus

CVS400F 3P 400AMP Cirgracker on nimellisvirta 400A -katkaisija EASYPACT CVS400F: stä. Nimellisrikkokapasiteetti (ICS) on 36Ka 415VAC: lla ja täydellinen etäisyys ICS = 100%ICU: lla. Katkaisijan versio on 3Poles -kehys, jossa havaitaan 3poles, mukana myös ETS 2.3 -matkayksikkö elektronista suojausta varten. Se on mukautettu tavanomaiseen IEC60947-2: n osaan katkaisijoiden osaan. Tämä laite on sertifioitu käytettäväksi pilaantumisen tutkinnon III ympäristössä määriteltynä IEC60947-1 ja IEC60664-1, ja sitä kunnioitetaan ROHS-vaatimuksesta Euroopan ympäristödirektiivin EC/2002/95. Se voidaan asentaa mustalevyllä tai DIN -kiskolla, myös luokan II kytkentätaulun oven läpi alentamatta kytkentätaulun eristystä. Vaihdon etuosa tarjoaa IP40 -suojaa, mutta kun se on varustettu laajennettu kiertokahva kytkentätaulun sisälle, IP54 -lisäasteen laajennettulle kiertokahvalle. Tässä sarjassa on lähtö- ja saapumisaikoja sähköisille apulaitteille (Mn/MX/OF/SD) riippuen matkayksikön tyypistä, jos kiertokahva asennetaan. Kiinteä mitta on 140 mm: n leveys, 255 mm korkeus, 110 mm: n syvyys.EaPact CVS-katkaisijat, jotka on asetettu eristämistä varten, kuten IECStandards 60947-2 on määritelty. Pääjärjestelmän jäljellä olevasta asteemista, joka on virrannut, että järjestettäväksi henkilöstölle voi suorittaa eristetyn osan täydellisessä turvallisuudessa. Kytkentätaulun eristyksen alentaminen. Asennusohjelma ei ole erityistä toimintaa, vaikka katkaisija on varustettu pyörivän kahvan kanssa.

2.Muotous:

3 ja 4 napaversiota

3 kehyskokoa

Arvioitu virta 16 - 630 A

Katkennuskyky 25-50 ka 400/415 V

Maanvuotosuojaus liittyvällä Vigi-moduulilla

Koko alueen käytettävissä oleva lämpömagneettinen ja elektroninen suojaus

Laajennettu, säädettävä lämmönsuojaus 0,7: stä 1 -kertaiseksi (TMD) tai 0,5 - 1 kertaa (elektroninen) matkayksikön luokitus

3.Arhaproduct NAMECVS400F MCCBPole3Pamp Range320A 400ABREAKING CAPATION36KA/415 V ACELECELECTRICAL DURABility12000 CyclesMekaaninen kestävyys30000 Cyclesproduct tai komponentti TypecirutMetMetMetwork Uniteknologiatiheys 50/60 HztRip -sovellustyyppi Iradjustablelong-ajan noutojen säätöalue0.7 ... 1 x intensiivinen ajan viive säätö TypefixedControl TypoToGglemounting ModEfixEdmounting SupportbackPlateHeight161 mmwidth105 mmdepth86 mmproduct paino2kg/pcsstastardardsen/IEC 60947
