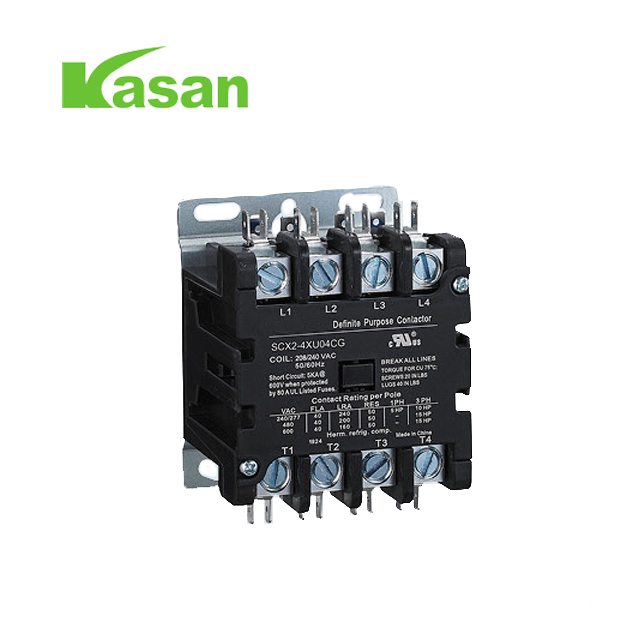

UL-sertifioitu 4-napainen 40 AMP DP-kontaktori 120 voltin AC-kelakontaktori

Sovellusalue

SCX2-sarjan Definite Purpose -kontaktorit soveltuvat kaupallisiin sovelluksiin, mukaan lukien ilmastointilaitteet, jäähdytys, resistiivinen lämmitys. valaistus ja monet muut asennukset, joissa tarvitaan edullinen ja tehokas kontaktori. Nämä laitteet tarjoavat joustavuutta ja ne on suunniteltu täyttämään tai ylittämään

sähköiset ja mekaaniset vaatimukset UL/CSA:n Definite Purpose Contactors -standardin mukaisesti.

Sähkökoskettimen arvot: 20A-90A

sähkökäämin arvot: 24-60oV

käyttöikä, 100 000 ja 250 000 syklivaihtoehtoa.

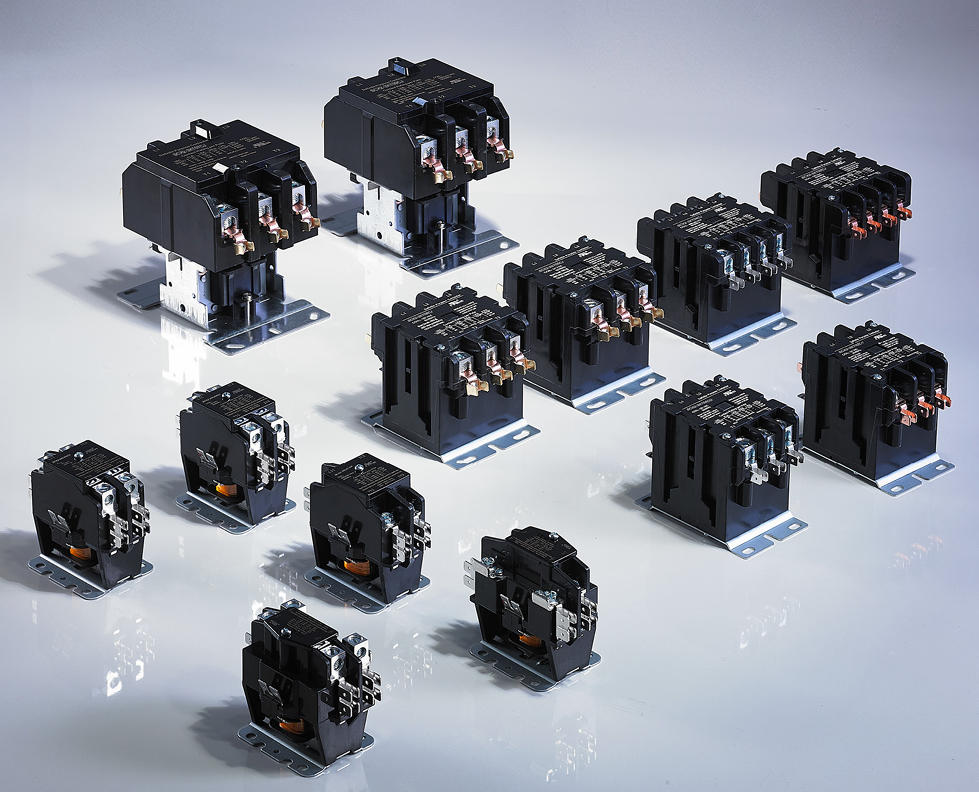

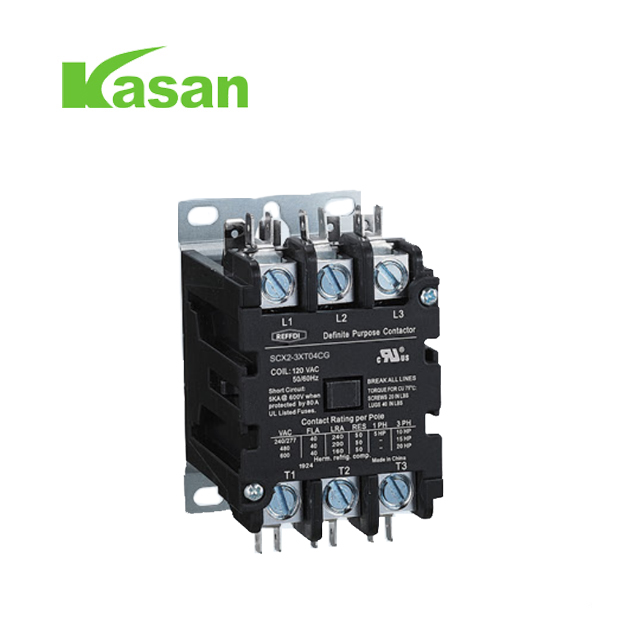

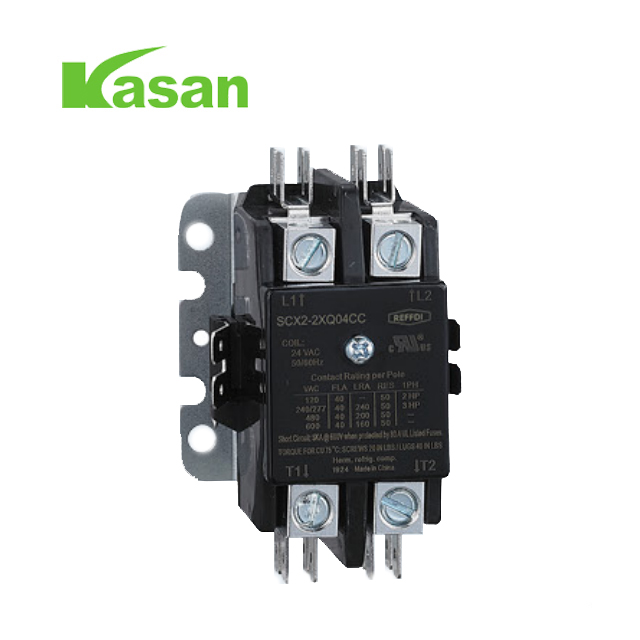

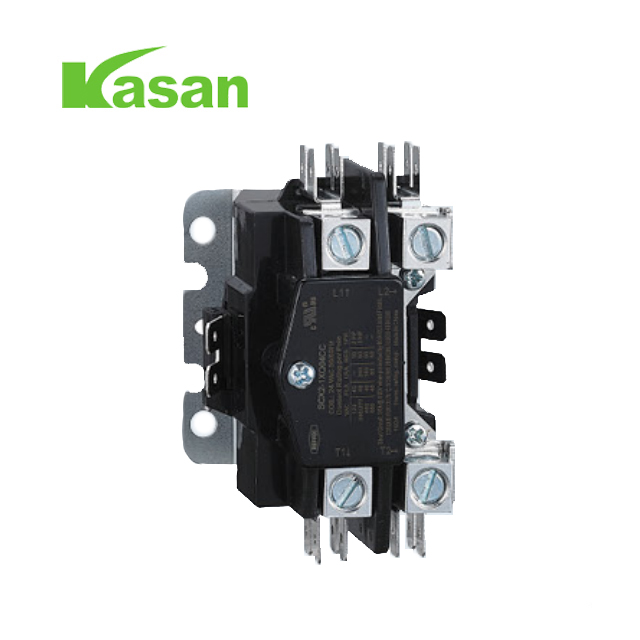

Vaihtoehdot: 1,2,3,4-napainen sopii 24,120,240 ja 480 VAC keloihin laajaan valikoimaan sähköisiä ruuvit,

laatikko- tai painelevyliitännät NEMA-asennusalusta.

NO/NC päätekytkinsarjat.

Terinaatiot 10-32 cre 20, 25 & 30 FLA-mallit

Box Lug-40, 50, 60,75 & 90 FLA-mallit

Lämpötila-alue: - 40 ° F - + 150 ° F / - 40 ° C - + 65 ° C

Huomautus:

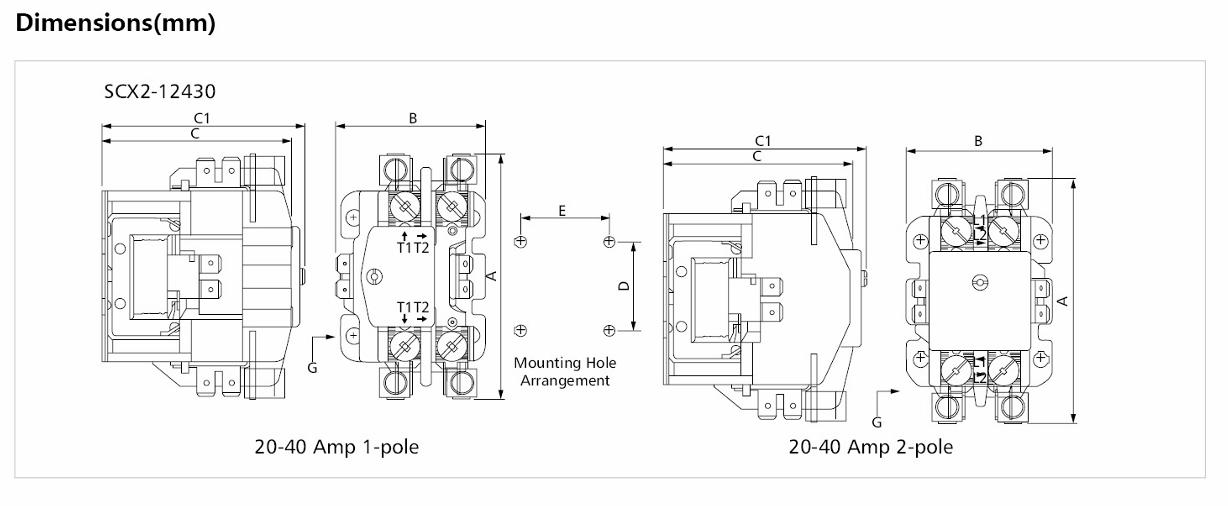

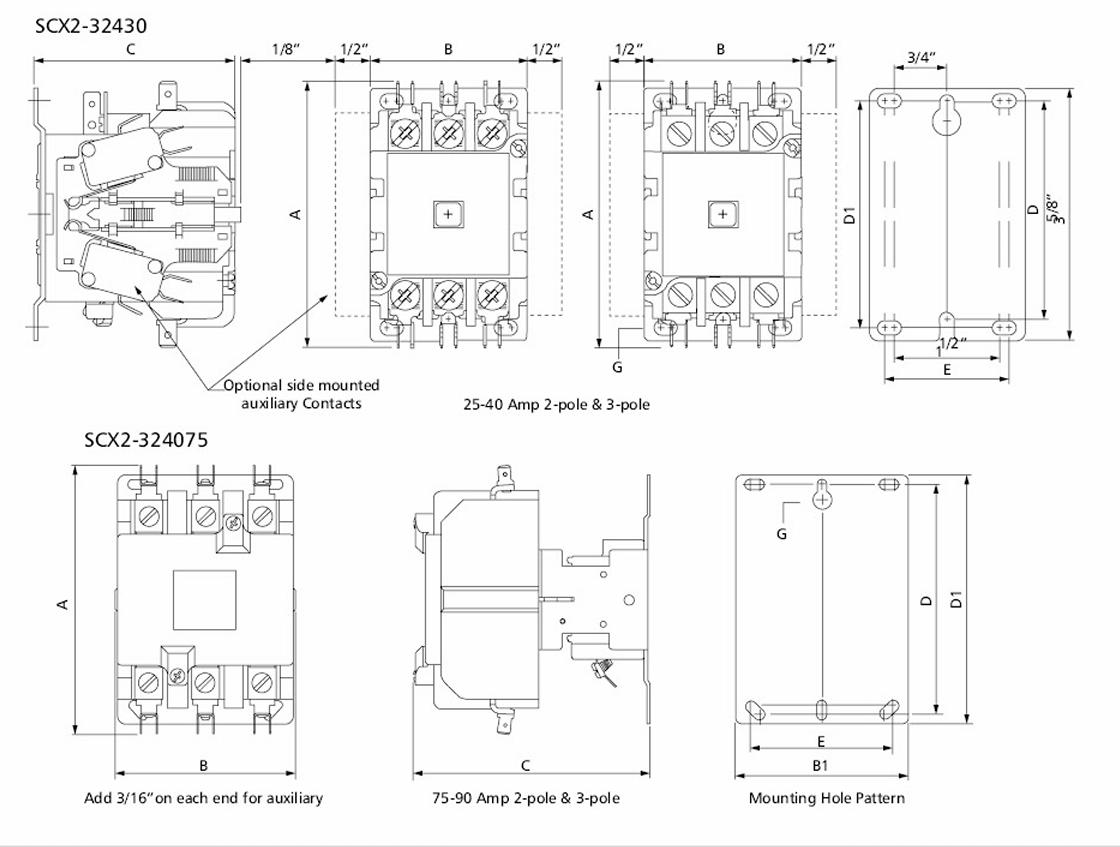

1. Johdinliittimen ilman mittoja toleranssin tulee olla 0,2 mm:n mukainen.2. Pääpiirin ruuvin lukitusmomentti nimellisvirralle 20-40FLA 182 napatuotteet: RUUVIT 22 IN-LBS/LUGS 40 IN-LBSPääpiirin ruuvin lukitusmomentti nimellisvirralle 2LA0-40-40FsLA0-40 tuotteet: 50 IN-LBSPääpiirin ruuvin lukitusmomentti nimellisvirralle 75-90FLA tuotteet: 50 IN-LBS

Apumoduulin ruuvin lukitusmomentti: 10 IN-LBSCoil-ruuvin lukitusmomentti nimellisvirralle 20-90FLA-tuotteille: 10 IN-LBS3. Pikaliittimen on oltava IEC60760-standardin mukainen ja varmistettava luotettava liitos liittimen ja liittimen välillä, jos kytkentäjohdotusta käytetään.
